螺旋分级机

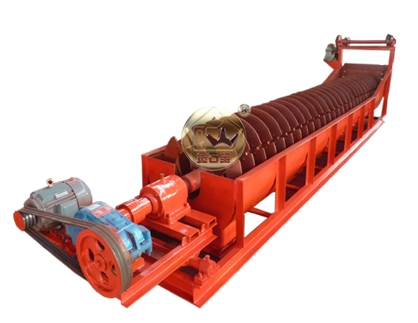

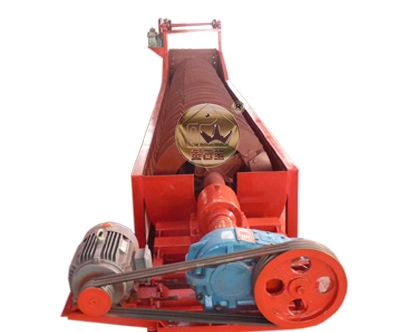

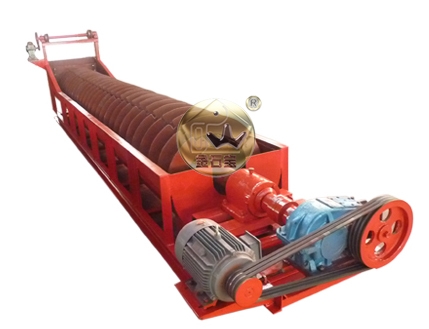

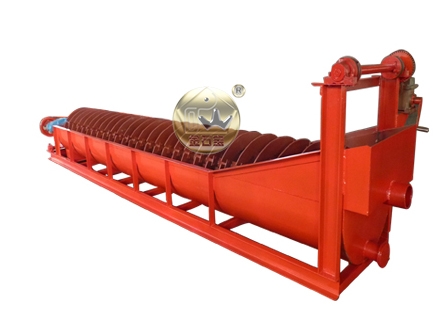

FG系列螺旋分级机
1、构造简单，易于维护；
2、操作方便，工作稳定可靠；
3、可以与球磨自流连接，省去用渣浆泵扬送；
4、容积大，具有缓冲和运输作用，利于磨矿作业。
产品概述
FG系列分级机广泛适用于选矿厂中与球磨机配成闭路循环流程中作预先分级和检查分级，有时候还可以用于洗矿、脱 泥、脱水等作业。
产品特点
1、构造简单，易于维护；
2、操作方便，工作稳定可靠；
3、可以与球磨自流连接，省去用渣浆泵扬送；
4、容积大，具有缓冲和运输作用，利于磨矿作业；
技术参数
|
规格 |
300 |
500 |
750 |
1000 |
2-1500 |
2000 |
1500 |
1200 |
2-2400 |
||||
|
型式 |
高堰式、沉没式、单、双螺旋、标准型、加长型 |
||||||||||||
|
螺旋直径（mm） |
300 |
500 |
750 |
1000 |
1500 |
2000 |
1500 |
1200 |
2400 |
||||
|
螺旋转速（r/min） |
83~22 |
8~15.5 |
2.4~9.9 |
1.6~7.4 |
2.6~6 |
3.6（5.5） |
2.5~6 |
5~7 |
3.6 |
||||
|
产量（m3/d) |
返砂 |
35~105 |
54~260 |
100~445 |
130~700 |
2240~5360 |
3240~5940 |
1120~2680 |
1145~1370 |
13600 |
|||
|
溢流 |
10~30 |
135~77 |
31~163 |
50~160 |
460 |
400 |
230 |
150 |
1160 |
||||
|
配套电动机 |
型号 |
Y90L-6 |
Y90L-6 |
Y132S-6 |
Y132M2-6 |
Y160M-6 Y90L-4 |
Y160-4(6) Y90L-4 |
Y160M-6 Y90L-4 |
Y132M2-6 Y90L-4 |
Y225M-6 Y100L 2-4 |
|||
|
功率（kw) |
1.1 |
1.5 |
3 |
5.5 |
7.5 1.5 |
15(11) 15(3) |
5.5 1.5 |
5.5 1.5 |
30 3 |
||||
|
台数 |
1 |
1 |
1 |
1 |
2 2 |
1 1 |
1 1 |
1 1 |
2 2 |
||||
|
外形尺寸（mm) |
长 |
3844 |
5480 |
6720 |
8004 |
10270 |
10590 |
10196 |
7979 |
12710 |
|||
|
宽 |
645 |
940 |
1275 |
1570 |
3490 |
4634 |
1976 |
1700 |
5430 |
||||
|
高 |
835 |
1274 |
1584 |
1934 |
4080 |
4491 |
4080 |
3087 |
5690 |
||||
|
重量（kg) |
主机 |
668 |
1575 |
2683 |
4200 |
22093 |
19930 |
11283 |
7710 |
5690 |
|||
|
电机 |
27 |
37 |
65 |
84 |
240 |
200 |
120 |
110 |
|
||||
