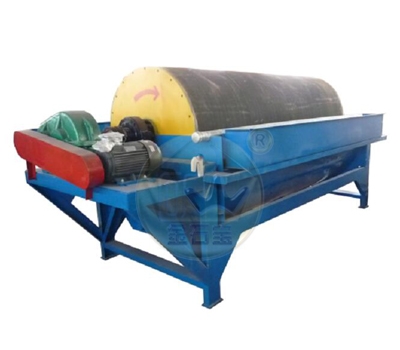

湿式磁选机
一、 产品概述
CTS(N.B）系列永磁筒式磁选机适用于湿式选别细颗粒的强磁性矿物，或者除去非磁性矿物中混杂的强磁性矿物。该系列设备具有可连续给矿和排矿、磁场深度大、工作间隙大、具有较高的处理能力。
其原理是当矿浆进入磁场区时，其中强磁性矿物被吸附在圆筒表面，弱磁性和非磁性矿物被甩掉排出，而吸附在圆筒表面上的强磁性矿物随圆筒旋转、被带出磁场区、用冲洗水冲入精矿槽中，完成分选作用。

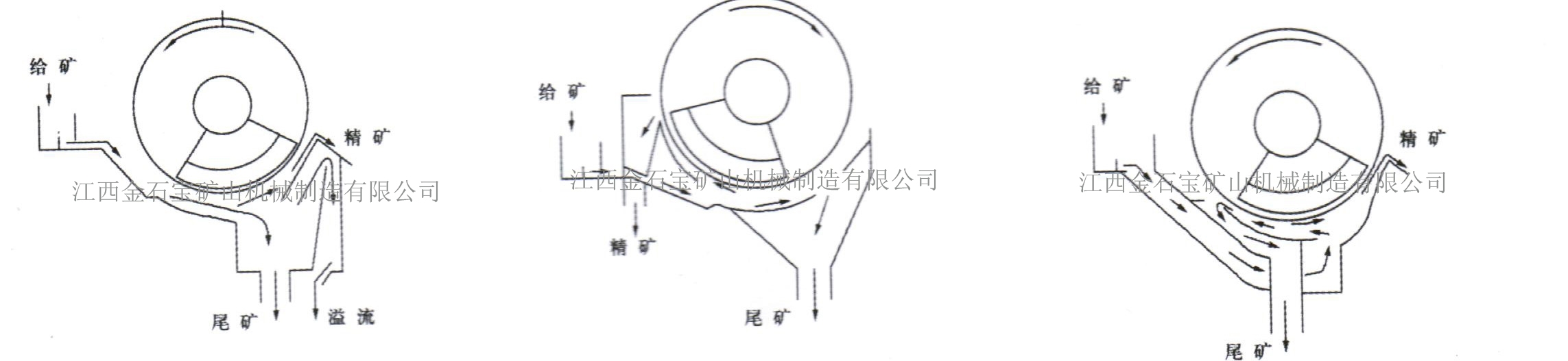

同一圆筒可配三种槽体，即顺流槽（CTS）、逆流槽（CTN）和半逆流槽（CTB），以适应不同的选别要求。
① 顺流槽适用于矿石粒度为6—0mm的粗选和精选
②逆流槽适用于矿石粒度为0.6—0mm的粗选和扫选、以及选煤工业中重介质回收
③ 半逆流槽适用于矿石粒度为0.5—0mm的粗选和精选，尤其适用粒度为0.15-0mm矿物的精选
二、适用范围
本系列磁选机适用于选别磁性矿物，非金属物料和废旧物料的除铁。如：还原钛的磁选，铁矿石冶炼前的精选提纯，陶瓷泥，长石，石英，钛铁矿，煤等物料的除铁。
三、结构和工作原理
CTS(N.B）系列筒式永磁磁选机，筒体及槽体靠近磁系部位采用非到磁材料不锈钢，滚筒端盖用铝铸成，其余用普通钢材制作。设备结构由机架、槽体、筒体、磁系、动力装置、给矿、给水、排矿部分组成。槽体与筒体的距离可根据矿物选分情况进行升降调节，磁系角度可任意调整。
1. CTS顺流磁选机
给矿方向和滚筒的旋转方向或磁性矿物移动方向一致。矿浆由给矿斗直接进入到滚筒的磁系下方，非磁性矿粒和磁性很弱的矿粒由滚筒下方槽体两地板之间的间隙排出，磁性矿粒被吸在滚筒表面上，随滚筒一起旋转到磁系边缘排出，磁性矿排卸处装有卸矿水管。顺流磁选机对矿物选别的适应性较广，选分空间畅通不容易阻塞，特别适用于含磁性矿物比例较大的磁选工艺。
2. CTN逆流磁选机
给矿方向和滚筒旋转方向或磁性物移动方向相反。矿浆由给矿斗直接进入到滚筒的磁系下方，非磁性矿粒和磁性很弱的矿粒从槽体底板的尾矿孔排出，磁性矿粒随滚筒逆着给矿方向移动到给矿上端排入到磁性矿槽中，为减少磁性产品中夹带着非磁性矿物，在磁性矿排卸钱装有清洗水管。逆流磁选机由于磁性矿排出端距给矿口较近，磁翻作用差，所以磁性矿品味要稍低些，但它的尾矿口距给矿口远，矿浆经过较长的分选区，增加了磁性矿粒被磁力吸引的机会，所有这种磁选机的磁性产品回收率相当高，逆流型磁选机适合只要求非磁性产品精度的各种矿物。
3. CTB半逆流磁选机
磁系在滚筒的下部。矿浆从槽体的下方给入滚筒下部，非磁性矿物移动方向和滚筒的旋转方向相反，磁性矿物移动方向和滚筒旋转方向相同。槽体的下部插有喷水管，用来调节选别作业的矿浆浓度，把矿浆吹散成松散的悬浮状态进入分选空间，磁性矿粒在磁性的磁场力作用下，被吸在滚筒的表面上，随滚筒一起向上移动。在移动过程中，由于磁性的极性交替，使磁性矿粒成链地进行翻动，在翻动的过程中，夹杂在磁性矿粒中的非磁性矿杂被清除出来，达到提高磁性产品的目的。
四、主要技术参数
|
型号 |
圆筒尺寸（筒径*筒长）mm |
筒表面磁感应强度 (mt) |
处理能力 |
电机功率 (KW) |
筒体转速 (r/min) |
机器重量 (kg) |
|||
|
磁极几何中心值 |
扫选区平均值 |
磁感应强度 |
T/h |
M3/h |
|||||
|
46 |
400*600 |
- |
130 |
160 |
1~3 |
5 |
1.1 |
45 |
600 |
|
66 |
600*600 |
- |
145 |
170 |
1~10 |
16 |
1.1 |
40 |
750 |
|
69 |
600*900 |
- |
145 |
170 |
8~15 |
24 |
1.1 |
40 |
830 |
|
612 |
600*1200 |
- |
145 |
170 |
10~20 |
32 |
2.2 |
40 |
990 |
|
618 |
600*1800 |
- |
145 |
170 |
15~30 |
48 |
2.2 |
40 |
1330 |
|
712 |
750*1200 |
120 |
155 |
180 |
15~30 |
48 |
3 |
35 |
1500 |
|
718 |
750*1800 |
120 |
155 |
180 |
20~45 |
72 |
3 |
35 |
2100 |
|
918 |
900*1800 |
148 |
165 |
190 |
25~55 |
90 |
4 |
28 |
2900 |
|
924 |
900*2400 |
148 |
165 |
190 |
35~70 |
110 |
4 |
28 |
3500 |
|
1018 |
1050*1800 |
148 |
165 |
190 |
40~75 |
120 |
5.5 |
22 |
4000 |
|
1021 |
1050*2100 |
148 |
165 |
190 |
45~88 |
140 |
5.5 |
22 |
4500 |
|
1021 |
1050*2100 |
160 |
240 |
280 |
45~88 |
140 |
5.5 |
22 |
4500 |
|
1024 |
1050*2400 |
148 |
165 |
190 |
52~100 |
160 |
5.5 |
22 |
5000 |
|
1024 |
1050*2400 |
160 |
240 |
280 |
52~100 |
160 |
5.5 |
22 |
5000 |
|
1030 |
1050*3000 |
160 |
240 |
280 |
65~125 |
200 |
7.5 |
22 |
6200 |
|
1218 |
1200*1800 |
148 |
165 |
190 |
47~90 |
140 |
5.5 |
19 |
5800 |
|
1218 |
1200*1800 |
160 |
240 |
280 |
47~90 |
140 |
5.5 |
19 |
5800 |
|
1224 |
1200*2400 |
148 |
165 |
190 |
82~120 |
192 |
7.5 |
19 |
6200 |
|
1224 |
1200*2400 |
160 |
240 |
300 |
82~120 |
192 |
7.5 |
19 |
6200 |
|
1230 |
1200*3000 |
148 |
165 |
190 |
80~150 |
240 |
7.5 |
19 |
7200 |
|
1230 |
1200*3000 |
160 |
240 |
280 |
80~150 |
240 |
7.5 |
19 |
7200 |
|
1530 |
1500*3000 |
180 |
240 |
300 |
90~170 |
270 |
11 |
14 |
8100 |
|
1540 |
1500*4000 |
180 |
240 |
300 |
115~220 |
350 |
11 |
14 |
9300 |
（1）：磁场强度可根据用户要求在1500GS-10000GS之间特殊定做，筒表可做耐磨处理，请在确定签订合同时注明。
