双斗隔膜跳汰机
双斗隔膜跳汰机
1.床层稳定，选矿效率高；
2.隔膜与传动装置都在一侧，维修方便，易损件少；
3.占地面积小，耗水、耗电少。
产品概述
LTP型跳汰机属于传动型跳汰机，LTP型跳汰机由机架、传动机构（含隔膜）、跳汰室和锥角形底箱四大部分组成。跳汰室共有两个。矿物经初始室分选后再进入第二室分选，每室的水流分别由设在侧旁的隔膜推动运动。隔膜呈椭圆形，借周边的橡胶膜与机体连接、将水密封。位于隔膜上方的偏心传动 机构通过摇臂带动隔膜上下运动。在隔膜室的一侧设有清水补充口，补加水量可由阀门控制。
隔膜跳汰机其设备工艺简单，设备处理能力大可在一次选别中得到精矿或尾矿，故在处理粗、中粒矿石中得到广泛应用。 它适用于选别密度差较大的宝石、钨矿石、锡矿石、铁矿石、锰矿石和铬矿石以及含金和稀有金属等有色金属、黑色金属矿石。
产品结构
1、电动机 2、传动部分 3、摇臂 4、连杆 5、橡胶隔膜 6、机架 7、排矿口 8、跳汰室 9、隔膜室 10、补水口
技术参数
|
名称规格 |
室数 |
筛室面积（㎡) |
给矿粒度（mm) |
生产能力（t/h) |
冲程（mm) |
冲次（次/分） |
电机功率（kw) |
|
100×150 |
1 |
0.015 |
＜3 |
0.018-0.6 |
- |
420 |
0.55 |
|
300×450 |
2 |
0.27 |
＜12 |
3～6 |
0～26 |
322 |
1.1 |
|
370×360 |
2 |
0.274 |
＜6 |
1～3 |
5～25 |
200-250 |
1.1 |
|
670×920 |
2 |
1.44 |
4～8 |
7～10 |
18～24 |
240-300 |
1.1 |
|
1000×1000 |
2 |
2 |
1～5 |
10～25 |
0～26 |
200-350 |
1.5 |

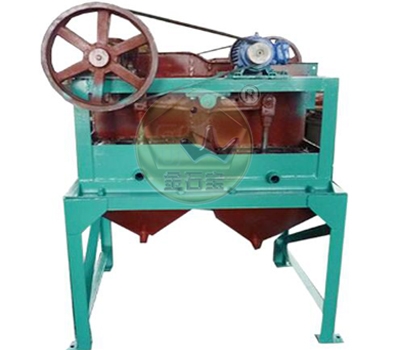

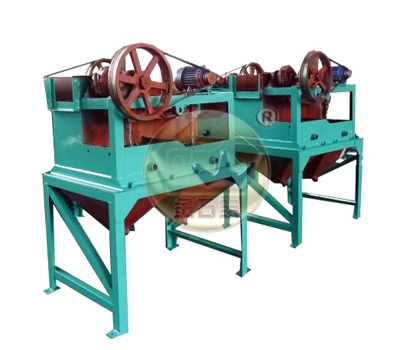

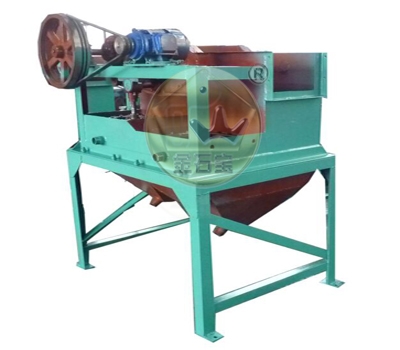

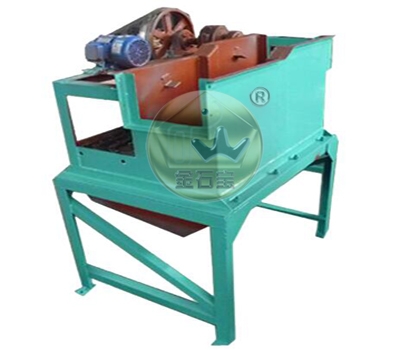

详情展示
