ZD振动筛
ZD振动筛
1、处理能力大，筛分效率高、筛分稳定。

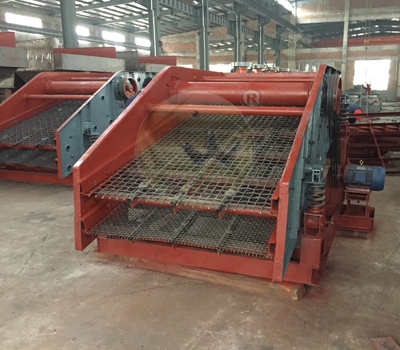

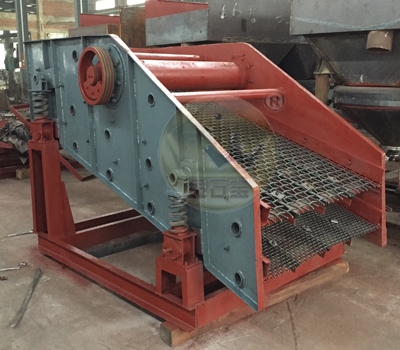

2、筛网有单层和双层之分，筛网结构有编织筛网、橡胶筛板、冲孔筛板，安装方式有吊式和座式之分。
3、设备维护方便。
ZD振动筛
产品介绍：

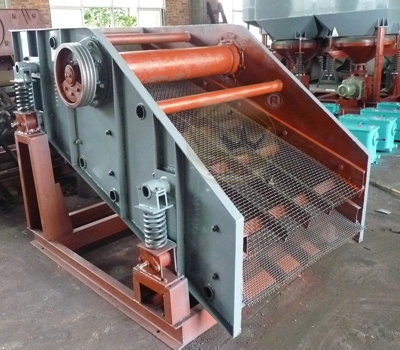

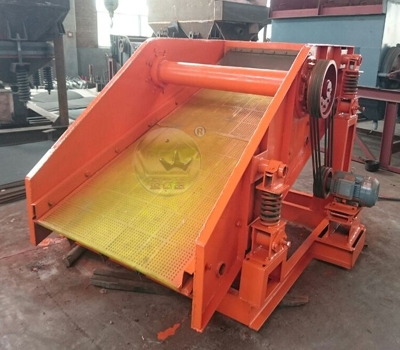

ZD型矿用单轴振动筛，该系列圆振筛结构简单，维修方便，作业可靠，筛分效率高，透筛性好。可供矿山、煤炭、电力、建筑和化工等部门对中等粒度物料进行分级，而安装橡胶筛板者对焦碳物料的分级效果尤佳。
ZD型矿用单轴振动筛分为单层和双层，安装方式有呆式和座式，筛网结构有编织和橡胶筛板，也可选用冲孔筛板，电动机可安装在左侧或右侧。
型号含义示例；2ZD1530J， 2表示双层、Z表示座式、D表示单轴、15表示筛面宽度（dm）、30表示筛面长度（dm）、J表示橡胶筛（非橡胶筛不注）。
工作原理：
ZD型矿用单轴振动筛原理是利用电机通过皮带传动大皮带轮，所产生的离心惯性力加在筛箱振动系统的内力、带动筛箱系统的重心做圆运动。配重轮上偏心重块的质量，保证它们所产生的离心惯性力能够平衡筛箱旋转时所产生的离心惯性力。矿物在筛面做跳跃运动，筛分效率高。
机械结构图解：
ZD振动筛主要结构图
产品参数：
|
型号 |
筛面 |
给料粒度 mm |
处理量 (t/h) |
振次 min-1 |
双振幅 mm
|
电动机 功率 kw |
外型尺寸 |
||||
|
层数 |
面积㎡ |
倾角 |
筛孔尺寸 mm |
结构 |
|||||||
|
ZD1224 |
1 |
2.9 |
20 |
6～40 |
编织 |
≦100 |
70～210 |
1000 |
0～7 |
4kw |
2417×2109×1334 |
|
ZD1530 |
1 |
4.5 |
20 |
6～50 |
编织 |
≦100 |
90～270 |
920 |
6～7 |
5.5kw |
3017×2619×1566 |
|
ZD1540 |
1 |
6 |
20 |
6～50 |
编织 |
≦100 |
90～270 |
850 |
7 |
7.5kw |
4069×2651×2028
|
|
ZD1836 |
1 |
6.5 |
20 |
6～50 |
编织 |
≦100 |
100～300 |
850 |
7 |
11kw |
3669×3016×1807 |
