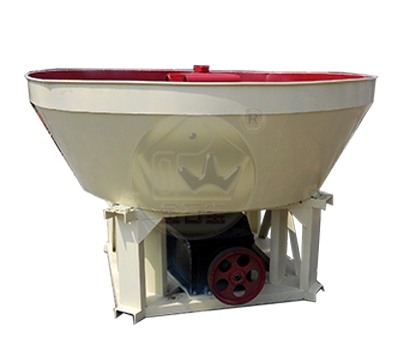

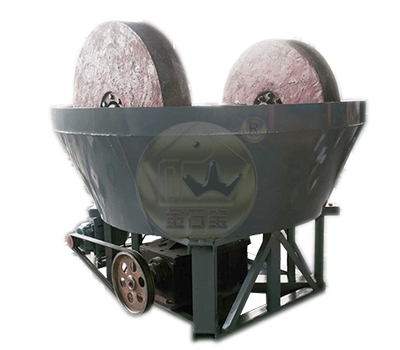

碾金机
一、产品概述
碾金机主要用于选金、银、铅锌、铁、钼、铜、锑等矿前期碾磨工作，同时也是球磨机碾磨作业的主要代替设备之一。该设备适应用小型矿山、交通运输不便、电力供应不足的偏远矿山使用。碾金机主要设备安装简单、投资小、产量高、生产成本低、碾磨速度快等特点。
二、结构及工作原理

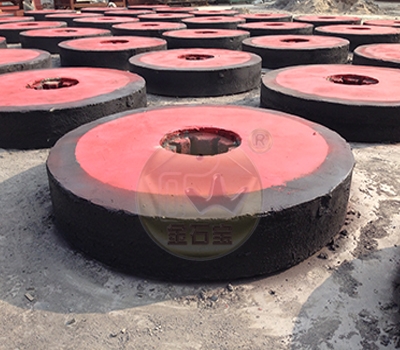

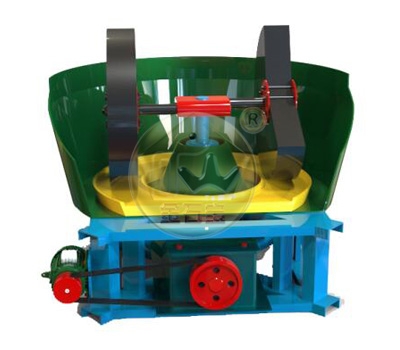

该设备主要由动力装置、机架、水盆、碾轮、碾盘等部件组成，采用轮动式磨矿工作方式：首先电动机将动力传动至减速机，在减速机带动下，通过大立轴将力矩传递给上方的横轴，然后经安装在横轴两端的拉杆传递至碾轮，使碾轮产生驱动力，沿横轴水平方向做逆时针旋转运动；工作时的碾轮既能围绕湿碾机大立轴公转，又能围绕碾轮中心轴进行自转，碾盘则固定不动。添加的矿石物料，在碾磨机内受到来自，碾轮自身重量带来的挤压力，碾轮公转自转时与碾盘产生的巨大摩擦力，在受到反复的挤压、揉搓、研磨后，被彻底粉碎。
碾轮在碾压、揉搓矿物的同时，兼具混合搅拌造浆功能，将物料与水充分混合均匀，使矿浆浓度等各项磨矿指标稳定；经研磨粉碎后的单体解离矿物细粒，在混动的矿浆中，被带至液面上层，经设置在水盆上的溢流排料口，溢流排出，进入下一作业工序加工；粗粒矿物则沉降在碾盘底部，继续研磨粉碎，直至细度达到标准；设置在水盆排料口处的筛网（筛网目数，应根据矿物类型，分选要求，合理设置），可严格控制分级粒度，避免出现矿物过粉碎或粒度粗细不均现象，为后续作业创造良好条件。
三、技术参数
|
型号 |
碾辊直径(mm) |
碾辊厚度(mm) |
碾盘直径（mm） |
碾盘厚度（mm） |
碾盘槽宽（mm） |
碾盘转速 r/min |
功率 KW |
处理量 t/h |
重量 T |
|
JM-1600 |
1600±20 |
400±20 |
2100±20 |
180±30 |
500 |
20-22 |
30 |
9-10 |
16 |
|
JM-1500 |
1500±20 |
300±20 350±20 400±20 |
2000±20 2100±20 |
150±30 180±30 |
450 |
20-22 |
22 |
7-8 |
12 |
|
JM-1400 |
1400±20 |
250±20 |
2000±20 |
150±20 |
360 |
16-18 |
15 |
5-6 |
9.5 |
|
JM-1300 |
1300±20 |
250±20 |
2000±20 |
150±20 |
360 |
16-18 |
11 |
3-4 |
8 |
|
JM-1200I |
1200±20 |
220±20 |
1800±20 |
100±20 |
270 |
13-18 |
7.5 |
1-2 |
6 |
|
JM-1200II |
1200±20 |
200±20 |
1800±20 |
100±20 |
250 |
13-18 |
7.5 |
0.8-1 |
5 |
|
JM-1100 |
1100±20 |
200±20 |
1800±20 |
80±20 |
250 |
13-18 |
5.5 |
0.5-0.8 |
4.5 |
|
JM-1000 |
1000±20 |
200±20 |
1800±30 |
80±20 |
250 |
13-18 |
5.5 |
0.3-0.5 |
4 |
|
JM-900 |
900±20 |
160±20 |
1700±30 |
50±20 |
200 |
13-18 |
3 |
0.2-0.3 |
3 |
|
JM-850 |
850±20 |
140±20 |
1700±30 |
50±20 |
180 |
13-18 |
3 |
0.1-0.2 |
2.5 |
