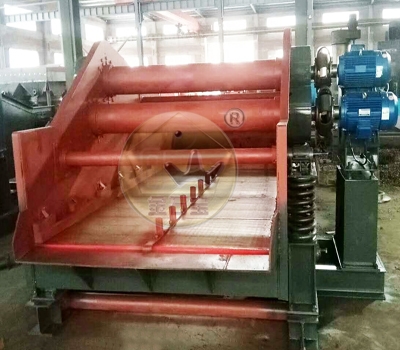

ZK直线振动筛
主要特点：
1、处理量大、结构强度高坚固耐用，维修方便。
2、耗能低、噪音低、聚氨酯筛网寿命长。
3、筛分精度高，粒度可调、筛分效率高。
4、脱水效果好，安全可靠。
ZK直线振动筛
产品介绍：
直线振动筛是因筛箱的运动轨迹为定向直线而得名。广泛用于煤炭、矿山、冶金、建材、轻工、环保、交通等部门对各种中、细物料进行干、湿式筛分分级或脱水、脱泥、脱介等。
通过多年的实践证明，该系列振动筛具有处理量大、技术参数合理、结构强度高、运转平稳、噪音小、维护检修方便，深的用户好评。
工作原理：
1.ZKR直线振动筛振动器的两个偏心轴上都装有相同偏心距的相等偏心质量，以保证筛体足够的振动频率。两轴运动采用双电机自动同步技术，两轴旋转方向、相反速度相等。筛面上的物料在向前运动，同时还在跳起和下落过程中受到压实作用。因此特别适用于脱水、脱泥、脱液，以及重介质选矿时脱除重介质。
2.电机与激振器偏心轴连接采用鞍形块弹性联轴器，具有承载扭矩大，绕性好等优点。
机械结构图解：
设备参数：
|
型号 |
筛面面积m2 |
筛孔尺寸 |
给料粒度mm |
处理量t/h |
双振幅（mm） |
振次r/min |
电机 |
|
|
ZK-1236 |
1.2*3.6 |
0.5-13 |
≤100 |
10-30 |
6-8 |
960 |
Y130M2-6 |
2*5.5 |
|
ZK-1436 |
1.4*3.6 |
0.5-13 |
≤100 |
25-45 |
6-8 |
960 |
Y130M2-6 |
2*5.5 |
|
ZK-1536 |
1.5*3.6 |
0.5-13 |
≤100 |
35-55 |
6-8 |
960 |
Y130M2-6 |
2*5.5 |
|
ZK-1545 |
1.5*4.5 |
0.5-13 |
≤100 |
40-70 |
6-8 |
960 |
Y160M-6 |
2*7.5 |
|
ZK-1861 |
1.8*6.0 |
0.5-13 |
≤100 |
70-110 |
6-8 |
960 |
Y160L-6 |
2*11 |
|
ZK-2148 |
2.1*4.8 |
0.5-13 |
≤100 |
65-100 |
6-8 |
960 |
Y180L-6 |
2*15 |
|
ZK-2448 |
2.4*4.8 |
0.5-13 |
≤100 |
75-115 |
6-8 |
960 |
Y180L-6 |
2*15 |
|
ZK-2161 |
2.1*6.1 |
0.5-13 |
≤100 |
90-150 |
6-8 |
960 |
Y200L-6 |
2*18.5 |
|
2ZK-2161 |
2*2.1*6.1 |
3-50 0.5-13 |
≤300 |
90-150 |
6-8 |
960 |
Y200L-6 |
2*18.5 |
|
ZK-2461 |
2.4*6.1 |
0.5-50 |
≤100 |
95-170 |
6-8 |
960 |
Y200L-6 |
2*18.5 |
|
2ZK-2461 |
2*2.4*6.1 |
3-50 0.5-13 |
≤300 |
95-170 |
6-8 |
960 |
Y200L1-6 |
2*18.5 |
|
ZK-3061 |
3.0*6.1 |
0.5-13 |
≤100 |
120-185 |
6-8 |
960 |
Y200L2-6 |
2*22 |
|
2ZK-3061 |
2*3.0*6.1 |
3-50 0.5-13 |
≤300 |
120-185 |
6-8 |
960 |
Y225M-6 |
2*30 |
|
ZK-3661 |
3.6*6.1 |
0.5-13 |
≤100 |
140-220 |
6-8 |
960 |
Y225M-6 |
2*30 |
|
2ZK-3661 |
2*3.6*6.1 |
3-50 0.5-13 |
≤300 |
140-220 |
6-8 |
960 |
Y250M-6 |
2*37 |
|
ZK-3673 |
3.6*7.3 |
0.5-13 |
≤100 |
170-260 |
6-8 |
960 |
Y250M-6 |
2*37 |
