ZSW振动给料机
优势特点
重型振动给料机结构简单、安装方便、振动平稳、工作可靠、寿命长、便 于维护和检修，易于实现自动控制等优点；
①采用了双轴振动器，直线振动，给料的同时完成筛分工艺，提高了设备的利用率，降低了成本；
②可为粗碎破碎机连续、均匀地喂料，并同时对物料进行粗筛分；
③可选装变频调速电机，调节频率，从而改变产量，便于控制给料量，无需频繁启动电机。
一、使用范围
振动给料机又称振动喂料机。常用于生产流程中把大、中等块状物料从贮料仓中均匀、定时、连续地给到受料装置中。一般情况下用于鄂式破碎机粗破前的均匀给料。振动给料机广泛用于冶金、煤矿、矿山、建材、化工等行业的破碎给料作业。

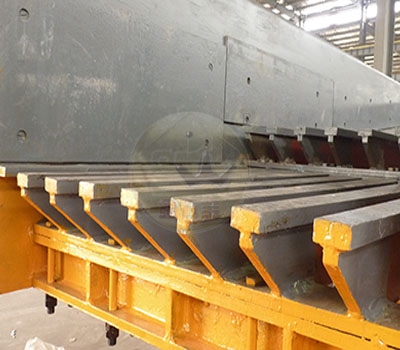

振动给料机可分为两类：钢板结构和篦条结构。钢板结构的给料机多用于砂石生产线，作用是将物料全部均匀地送入破碎设备中；而篦条结构的给料机，可对物料进行粗筛分。在选用时候根据生产情况选用适合的给料机
二、工作原理
振动给料机主要由振动机架、弹簧、振动器、电机振动架及电机等组成。激振器个是由二特定位置的偏心轴以齿轮相啮合组成，装配时必须使两齿轮按标记相啮合，通过电机驱动，使两偏心轴旋转，从而产生巨大合成的直线激振力，使机体在支承弹簧上作强制振动，物料则以此振动为动力，在料槽上作滑动及抛掷运动，从而使物料前移而达到给料目的。当物料通过槽体上的筛条时，较小的料可通过筛条间隙而落下，可不经过下道的破碎工序，起了筛分的效果，提高了工作效率。
1. 振动机架（给料槽）；2. 激振器；3. 减震弹簧及支座；4. 电机及支座
四、主要技术参数
GZD型：电机振动；ZSW型：激振箱式
|
型号
|
进料粒度(mm） |
处理能力（t/h) |
偏心轴转速（r/min）
|
电动机功率（KW） |
电动 转速 RPM |
电动机数量
|
安装倾角（°） |
机器外型尺寸（长*宽*高）（mm*mm*mm） |
机器重量（kg） |
料槽尺寸（mm*mm） |
|
GZD-250*75 |
-300 |
100 |
|
2*1.5 |
965 |
2 |
0-10 |
2500*1100*1400 |
600 |
2500*750 |
|
GZD-360*100 |
-500 |
150 |
|
2*3 |
965 |
2 |
0-10 |
3600*1600*1500 |
1500 |
3600*1000 |
|
GZD-420*120 |
-600 |
200 |
|
2*5.5 |
965 |
2 |
0-10 |
4200*1800*1600 |
3100 |
4200*1200 |
|
ZSW-380*95 |
-500 |
90-100 |
500-714 |
11 |
1000 |
1 |
0 |
3882*2224*2121 |
3980 |
3800*950 |
|
ZSW-490*95 |
-580 |
120-240 |
500-800 |
15 |
1000 |
1 |
0 |
4957*2277*2150 |
5004 |
4900*950 |
|
ZSW-490*110 |
-580 |
120-280 |
500-800 |
15 |
1000 |
1 |
0 |
4957*2400*2150 |
5320 |
4900*1100 |
|
ZSW-590*110 |
-600 |
350 |
750 |
22 |
1500 |
1 |
0 |
6000*2500*2150 |
6130 |
5900*1100 |
|
ZSW-600*130 |
-600 |
550 |
800 |
22 |
1500 |
1 |
0 |
6082*2580*2083 |
7800 |
6000*1300 |
|
ZSW-600*150 |
-1000 |
600 |
800 |
22 |
1500 |
1 |
0 |
6183*2295*3015 |
11153 |
6000*1500 |
