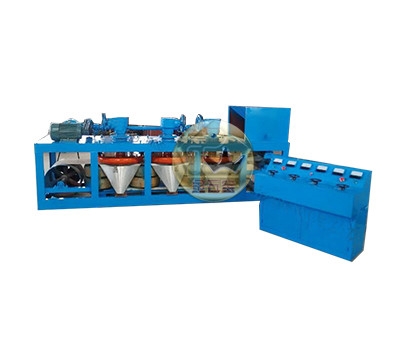

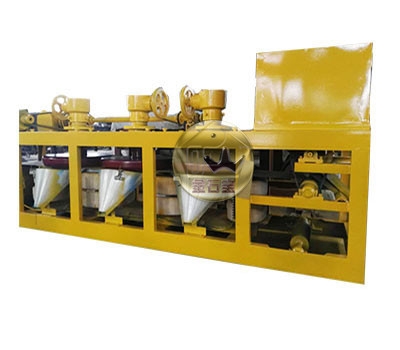

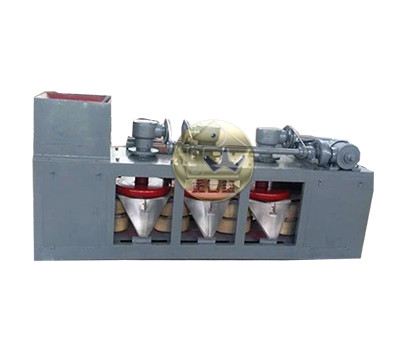

干式磁选机
特点
1.结构紧凑
2.性能稳定
3.安装简易，使用维护方便。
一、 概述
本机系干式强磁磁选机。使用于钛铁矿、稀土矿、铬铁矿、钨、锡铁矿、铌、钽、锆英石、金红石、独居石、红柱石、石榴石、兰晶石、长石、石英等各种有磁性的差异的金属矿物的选别或非金属矿物除铁。
二、 结构

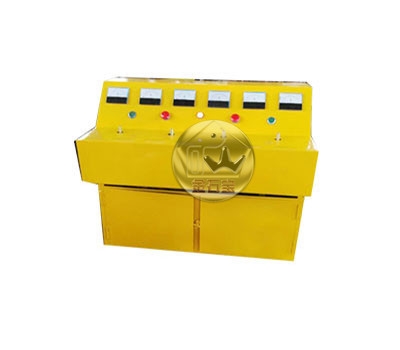

主机由给矿装置、弱磁滚筒、传动部分、物料输送装置、磁盘、电磁系统、机架等组成。电控部分由电源、控制、整流、工作指示等元件组成。
1、料仓; 2、料缸; 3、 强磁物料斗; 4、筛槽; 5、振动槽;6、励磁控制箱; 7、磁机盘
三、工作原理
三盘电磁选机适用于多种强磁性混合矿石的分离，根据不同矿物的磁性实现矿物分离。通过调整励磁电流水平，可以形成不同强度的磁碟，并对不同的磁感应强度进行调整，达到不同的磁感应强度，完成不同矿物的分离。
四、技术参数
|
型号规格 |
单位 |
PC3-500 |
PC3-600 |
PC3X-600（A、B型） |
|
磁场强度 |
毫特 |
距带面2毫米 |
距带面2毫米 |
距带面2毫米
盘齿2000豪特 |
|
磁盘数量 |
个 |
3 |
3 |
3 |
|
磁盘直径 |
毫米 |
500 |
600 |
600 |
|
磁盘转速 |
转/分 |
25-40 |
22-38 |
22-32 |
|
电源 |
千瓦 |
380四组三线 |
380四组三线 |
380四组三线 |
|
激磁线圈 |
组 |
4 |
4 |
4 |
|
配用电机 |
千瓦 |
Y112M-6，1.1 |
Y112M-6，1.5 |
Y112M-6，1.5 |
|
激磁功率 |
千瓦 |
1.5 |
1.6 |
1.6 |
|
线圈温升 |
摄氏度 |
65 |
65 |
65 |
|
线圈额定电流 |
安培 |
1.1-1.8 |
1.2-1.9 |
1.2-2.2 |
|
使用定额 |
|
连续 |
连续 |
连续 |
|
供料宽度 |
毫米 |
210 |
300 |
300 |
|
原料粒度 |
毫米 |
<2 |
<2 |
<2 |
|
处理量 |
公斤/时 |
100-500 |
120-800 |
80-800 |
|
外形尺寸 |
毫米 |
2800×800×1220 |
3250×900×1250 |
3150×900×1250 |
|
机重 |
千克 |
1900 |
2200 |
2300 |
