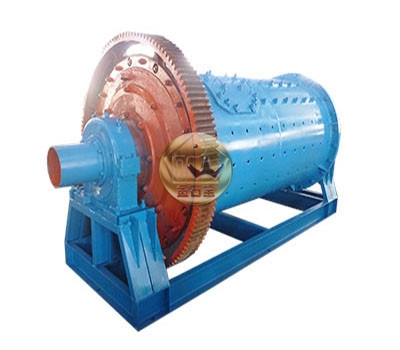

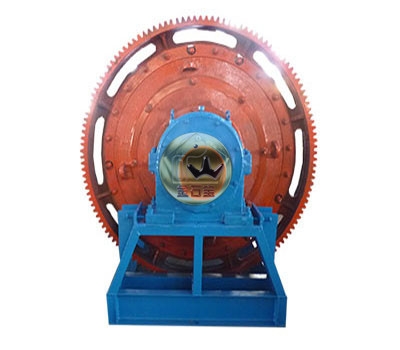

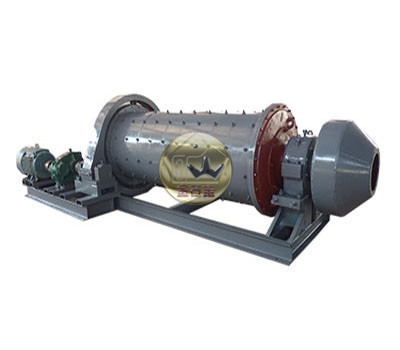

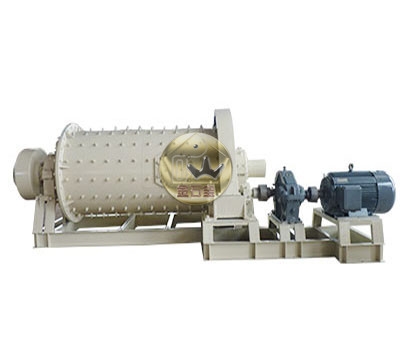

球磨机
特点
格子型球磨机的磨碎产物是通过排矿格子板排出，具有强迫排矿作用，排矿速度快，同时格子型球磨机可多装球，便于装小球，它的生产效率相对于溢流型球磨机要高一些，产品粒度粗，不易产生过度粉碎。
一、产品概述
球磨机分干式和湿式。 干式球磨机一般应用于水泥、耐火材料等行业，湿式球磨机广泛应用于矿山等行业作研磨物料。
我公司生产的湿式球磨机分格子型和溢流型两种。格子型球磨机分短筒型和长筒型两种，通常短筒型用于粗磨，长筒型用于细磨。溢流型一般用于二段磨矿，格子型一般用于一段磨矿且常与分级机构成闭路磨矿。
二、工作原理
磨矿作业是在球磨机筒体内进行，筒体内装有磨矿介质（通常为：不同规格大小的钢球、钢锻、钢棒）。球磨机随着电机的驱动，带动筒体外部的齿轮旋转。球磨机内的介质随着筒体的旋转而被带到一定的高度后，由于介质受重力影响而下落，于是装在筒体的矿石就会受到介质冲击力的作用；另一方面由于磨矿介质在筒体内沿筒体轴心的公转与自转，在磨矿介质之间其筒体接触区又产生对矿石的挤压和磨剥力，从而将矿石磨碎。
三、产品结构
本机由进料端，出料端、筒体、传动端（减速器、小传动齿轮、电机、电控）等主要部分组成。
四、技术参数
|
型号规格 |
筒体转速 （r/min） |
装球量 （t） |
给料粒度 （mm） |
出料粒度 （mm） |
产量 （t/h） |
功率 （kw） |
|
Ф900×1800 |
36-38 |
1.5 |
≤20 |
0.075-0.89 |
0.65-2 |
18.5 |
|
Ф900×3000 |
36 |
2.7 |
≤20 |
0.075-0.89 |
1.1-3.5 |
22 |
|
Ф1200×2400 |
36 |
3 |
≤25 |
0.075-0.6 |
1.5-4.8 |
30 |
|
Ф1200×3000 |
36 |
3.5 |
≤25 |
0.074-0.4 |
1.6-5 |
37 |
|
Ф1200×4500 |
32.4 |
5 |
≤25 |
0.074-0.4 |
1.6-5.8 |
55 |
|
Ф1500×3000 |
29.7 |
7.5 |
≤25 |
0.074-0.4 |
2-5 |
75 |
|
Ф1500×4500 |
27 |
11 |
≤25 |
0.074-0.4 |
3-6 |
90 |
|
Ф1500×5700 |
28 |
12 |
≤25 |
0.074-0.4 |
3.5-6 |
130 |
|
Ф1830×3000 |
25.4 |
11 |
≤25 |
0.074-0.4 |
4-10 |
130 |
|
Ф1830×4500 |
25.4 |
15 |
≤25 |
0.074-0.4 |
4.5-12 |
155 |
|
Ф1830×6400 |
24.1 |
21 |
≤25 |
0.074-0.4 |
6.5-15 |
210 |
|
Ф1830×7000 |
24.1 |
23 |
≤25 |
0.074-0.4 |
7.5-17 |
245 |
|
Ф2100×3000 |
23.7 |
15 |
≤25 |
0.074-0.4 |
6.5-36 |
210 |
|
Ф2100×4500 |
23.7 |
24 |
≤25 |
0.074-0.4 |
8-43 |
245 |
|
Ф2100×7000 |
23.7 |
26 |
≤25 |
0.074-0.4 |
8-48 |
280 |
|
Ф2200×4500 |
21.5 |
27 |
≤25 |
0.074-0.4 |
9-45 |
280 |
|
Ф2200×6500 |
21.7 |
35 |
≤25 |
0.074-0.4 |
14-26 |
370 |
|
Ф2200×7000 |
21.7 |
35 |
≤25 |
0.074-0.4 |
15-28 |
380 |
|
Ф2200×7500 |
21.7 |
35 |
≤25 |
0.074-0.4 |
15-30 |
380 |
|
Ф2400×4500 |
21 |
30 |
≤25 |
0.074-0.4 |
8.5-60 |
320 |
|
Ф2700×4000 |
20.7 |
40 |
≤25 |
0.074-0.4 |
12-80 |
400 |
|
Ф2700×4500 |
20.7 |
48 |
≤25 |
0.074-0.4 |
12-90 |
430 |
|
Ф3200×4500 |
18 |
65 |
≤25 |
0.074-0.4 |
按工艺条件定 |
800 |
