一、 概述

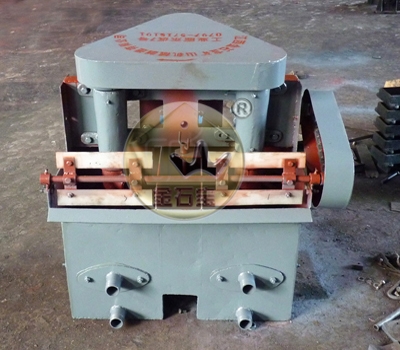

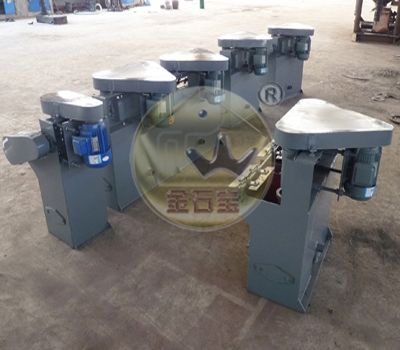

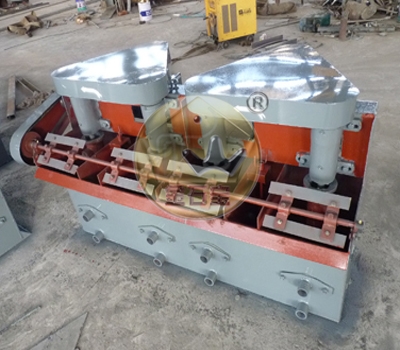

实验室用39立升浮选机适于实验室浮游方法进行矿物选别及用于选厂投产前半实验性之用。此浮选机可以为单槽式，也可以是多槽组合起来成为连续性浮选机，槽数则必须为偶数，自两槽到十槽，根据用户要求可为左式或右式浮选机。

一、 结构说明

实验室用39立升浮选机，乃系叶轮式机械浮选机，由以下主要部分组成即：

（1）、槽体部分，以钢板焊接制造的槽1，其中利用叶轮搅拌同时对矿浆进行冲气；为了调正槽内浆液面及被刮出泡沫层的厚度，利用两槽壁板制成中间槽15，其中安装矿浆液面调节器5，在槽内罩盖14上面安装孔板17，用来防止矿浆的混乱运动对泡沫区的影响，同时也可以防止脉石被机械带到精矿中去。并且在槽体部置有衬盆6，防止磨损槽底，衬盆可以更换，槽底外布置了有排矿口8，清洗时放水之用。矿浆流经壁板上的溢流口流进中间槽15和尾槽3，中间槽的下部与槽壁下部罩盖14的导管进入下一个槽中，这样可以继续流经，浮选机的槽数全部，从给矿槽3流入，由尾矿1的排矿口8排出，槽体下部的前后置有进矿口16，便于改变工艺流程。

（2）、叶轮系统是安装在浮选槽中间位置上，叶片向上成经向排列的盘状叶轮9，固定在叶轮轴10的下端绕竖轴管12，管上端位于浆石和泡沫层之上，下端支承在置盖14上，当叶轮旋转时，沿竖管12可自由的吸入大量空气，在置盖14下面固定着防护盘4，防护盘与叶轮之间间隙大小与吸入空气量有关，其间隙不超过3毫米，间隙过大时，更换磨损的防护盘或适当调整之。竖管12上的孔用来循环矿浆，并矿浆与空气很好的搅拌在一起，叶轮轴上部装在轴承壳内的滚动轴11中旋转，轴承壳装在横梁7上，轴的顶端固定着皮带轮，通过三角带接通电动机18转动，调整三角带的紧张度，由螺母19来实现。
